понедельник, 17 декабря 2012 г.

КПД печей Кузнецова


КПД любой печи складывается из двух показателей:
1.     КПД сжигания
2.     КПД утилизации или «сколько в печи осталось»
Рассмотрим пример:
Булерьян (металлическая «бочка»)   – очень неплохо сжигает, но все тепло, что выделилось, сразу поступает в отапливаемый объем. Т.е. в итоге наступает духота, и автоматически помещение проветривается чаще, а значит энергия «улетела» на улицу через форточку.
Практически рынок завален подобными стальными конструкциями отечественных и иностранных производств с максимальным КПД сжигания до 75% и 25% КПД аккумуляции.
А кирпичная печь с обычным весом в несколько тонн аккумулирует тепло и в течении очень долгого периода времени отдает в окружающие помещения тепло плавно и в естественных границах необходимых температур.
Система Кузнецова позволяет максимально сжечь топливо (до 95 %) и максимально удержать выделенное тепло (не менее 90%)

Использование угля в печи Кузнецова не рекомендуется – печь в разы быстрее изнашивается. Материалы печи, нагреваясь, расширяются и остывая сжимаются и очень сильный нагрев укорачивает срок жизни печи.
Если и класть уголь, то очень небольшими порциями. При этом конструктивно печь должна быть к этому готова (температура может превысить отметку 1200 градусов).

При правильной эксплуатации срок жизни печи Кузнецова составит не менее 50 лет.
Также печь Кузнецова устроена таким образом, что чистить ее необходимо очень редко – раз в 5-7 лет. Стенки внутренние обычно чистые, необходимо только убрать пыль с внутренних «поликов».

воскресенье, 16 декабря 2012 г.

Мои работы

Печь Олега и Татьяны


Эта печь была исполнена 2012 году. Заказчик определил размеры конструкции, пожелав большую дверку, большую варочную плиту и огромный бочкообразный регистр из разобранного котла отопления. Мощность регистра не менее 20квт в максимальный момент разогрева или в среднесуточном расчете не менее 10 квт в час. Сейчас печь отапливает дом в 110 м2Встроена функция отключения нагрева регистра и переход в режим аккумуляции. Кирпича потрачено не менее 1600 штук.


В данный момент хозяин этой печи очень доволен и заявляет, что экономия дров в 6-7 раз меньше чем при железном твердотопливном котле. Топит он его один-два раза в сутки, при стабильной температуре в доме 23-26 градусов. При дополнительной топке стабильная температура может быть и выше.



На этой фотографии видно деление печи на несколько частей. Левая часть печи занята теплосъемным элементом, а правая часть печи дожигательной камерой и дымканалами.


Здесь немного видно верхушку теплосъемного элемента и колодец дожигательной камеры-колпака.


Уложен последний кирпич в обрамление плиты, осталось немногое - почистить, помыть и покрыть специальными декоративными составами.

Печь Жени и Люды

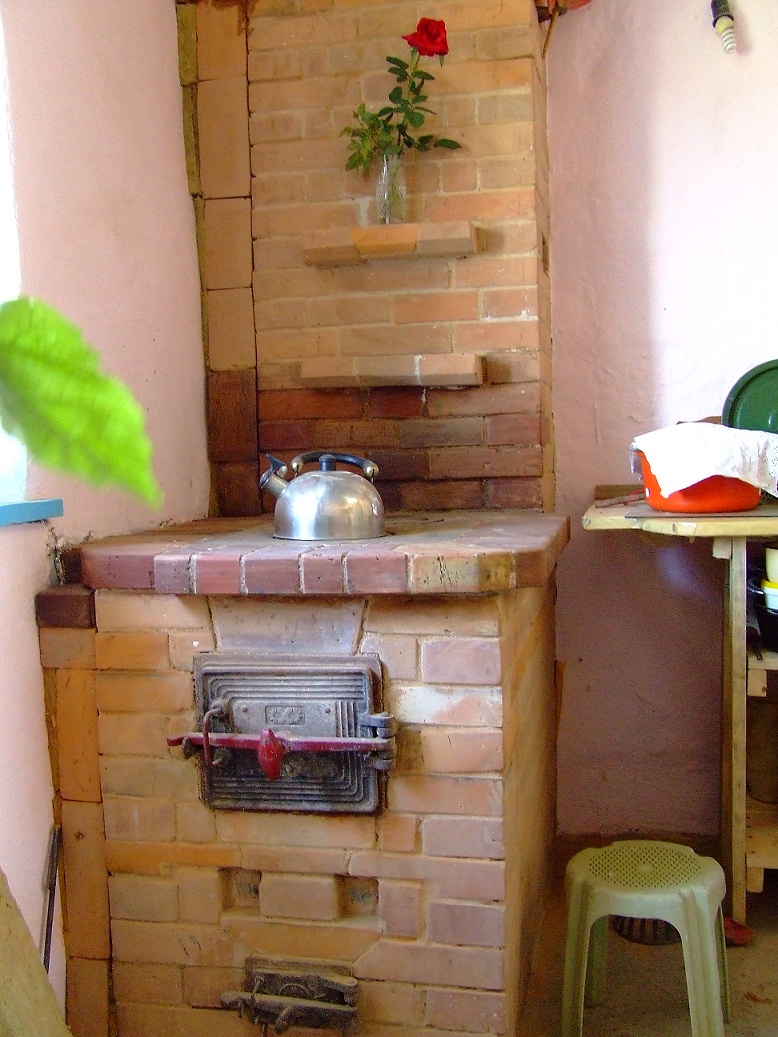

Эта печь одна из первых работ, была исполнена в 2011 году. За скромным фасадом скрывается мощный «мотор». В топке организована подача вторичного подогретого воздуха. В первом варианте исполнения топка была специально форсирована под «разгон». После 1-й зимы топка была переделана, для более спокойной эксплуатации. На этой печке заказчик 3-я ведрами тополиных дров затапливал печь утром, и до 5 вечера на ней можно было готовить на этой утренней закладке. Сейчас заказчик хочет дополнить печь лежанкой. Это сделать возможно. Кирпича пошло не менее 800 штук. Печь можно поставить в разряд эконом класса.



Печь Жени и Саши Ким

Эта печь была сделана в Крыму в 2012 году из б/у кирпича советского периода. Заказчик увидев фактуру решил не штукатурить. В набор функций вошли металлическая духовка, лежанка 1,8м х 0,75 м и очень небольшой регистр ГВС.
Кирпича пошло не менее 1500 штук. Печь можно поставить в разряд эконом класса.





Лежанка стала любимым местом отдыха всех членов семьи. Конструкция лежанки специально "утоплена" под пол, чтобы она была не высокая. Обычно лежанки высоковаты. Это моя фишка этой конструкции)))).
Также в лежанку встроен поворотная задвижка - регулятор нагрева, то есть ее можно сделать очень горячей, а можно отрегулировать на приятное мягкое тепло.

... закрывается керамической крышкой из черепички...



Продолжение следует... ))))))))

суббота, 15 декабря 2012 г.

Коротко о конструкции и качествах печей Кузнецова


Печь Кузнецова состоит из последовательных колпаков, не дающих горячему газу, сразу после топки улететь в трубу. Горячие газы, остывая, переливаются из колпака в колпак, и на выходе из печи их температура составит порядка 60 градусов.
В топке происходит разделение печных газов на активные – горячие (до 800-900 градусов) и балластные (40-200 градусов). Активные газы, перемешиваясь и  уплотняясь в колпаке,  догорают, и отдавая тепло, постепенно покидают печь. А балластные газы – это водяной пар, азот и СО 2 покидают топку сразу, не успев помешать процессу горения, и в следующем колпаке тоже отдадут излишек тепла. Благодаря разделению газов в топке происходит скачок температуры (800 – 900-1200 градусов) и наступает горение углерода (то, что все называют золой). Количество настоящей золы минимально – ведро в 6-10 дней (зависит от вида топлива).
На практике 2 ведер тополя хватает «разогнать» печь до 900 градусов. Шамотный кирпич футеровки от температуры становится красным, а керамический кирпич (если положить отдельно) полупрозрачным. Время остывания печи очень долгое.                                                                               На практике, очень часто, затопив вечером – на утро в доме 22 – 25 градусов тепла (при 20 градусах мороза на улице), при условии умеренных теплопотерь здания.

пятница, 14 декабря 2012 г.

Коротко об авторе системы


Основы системы Кузнецова заложены еще в начале 20 го века академиком
В.Е.Грум-Гржимайло и последующими исследованиями учеником и  последователем кандидатом технических наук И.С.Подгородниковым.
  После его смерти в 1958 г, серьёзной работы в этом направлении проведено не было.
На основе теории " свободного движения газов", Подгородников И.С. разработал ряд русских печей "Теплушка", ряд отопительных и отопительно-варочных печей "Двухъярусный колпак".
Эти материалы позволили И.В.Кузнецову упростить, и усовершенствовать русские теплушки и отопительно-варочные печи Подгородникова И. С., что подтверждено патентом России. На основе этих материалов И.В.Кузнецовым созданы сотни печей с новыми свойствами и качествами, не имеющие аналогов в мире.
Одно из главных достоинств системы Кузнецова, это невероятная гибкость, позволяющая проектировать, и строить многофункциональные печи любого размера и формы, печи с новыми свойствами и функциями. В колпак легко могут быть установлены электрические нагреватели, котёл для нагревания воды, плита или духовой шкаф для приготовления пищи, духовка для нагревания камней, значительный теплоаккумулирующий массив, парогенератор, тепловая вставка для калориферного отопления и т.п. Разработаны и построены десятки печей с использованием подобных функциональных вставок. Уже есть опыт строительства печи с объёмом одного колпака около 5 м. куб.
Исполнены многоэтажные печи различного функционального назначения, в том числе с каминами. Все эти печи могут эффективно работать (и работают) на электричестве, причём в экономном режиме, накапливая энергию в ночное время. В печи устанавливаются котлы водяного отопления и горячего водоснабжения, при этом реакция горения происходит при высоких температурах, что позволяет использовать в максимальной мере энергию, содержащуюся в топливе. Кроме этого, подогревается не теплоноситель (вода), а тепловой аккумулятор, который можно нагреть в 4,5-6 раз сильнее, что значительно увеличивает аккумулирующую способность системы.
Игорь Викторович в данный момент плодотворно трудится развивая систему по всему миру, продолжая проектировать и ведя серьезные обьекты.
